Feladat

Sokoldalúan felhasználható, könnyen mozgatható, de stabil, különböző méretű, kisebb és nagyobb cserélhető panelek befogadására alkalmas keret, melynek anyaghasználata, megjelenése az Eiffel-csarnok vasszerkezetét idézi.

Megoldási javaslatunk

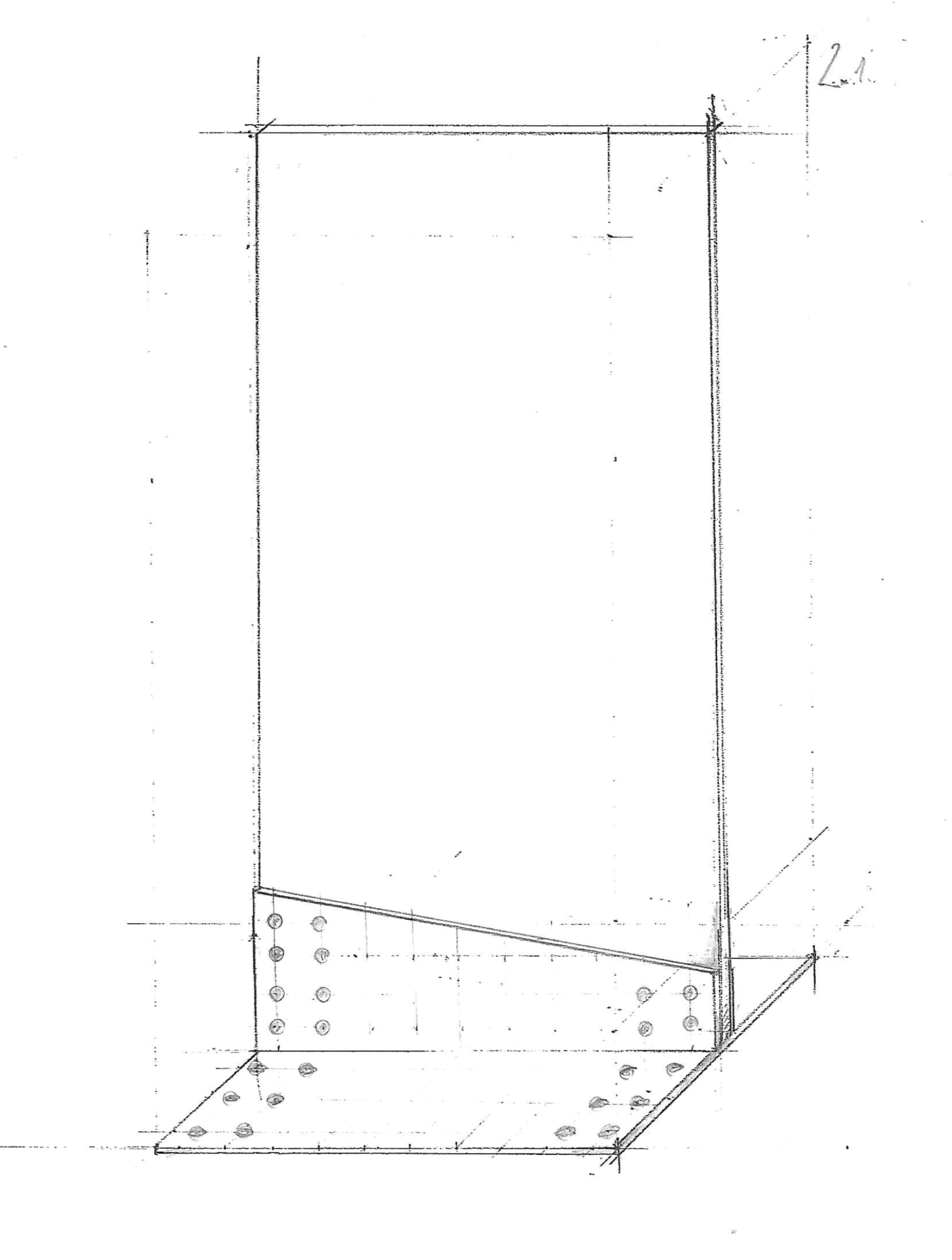

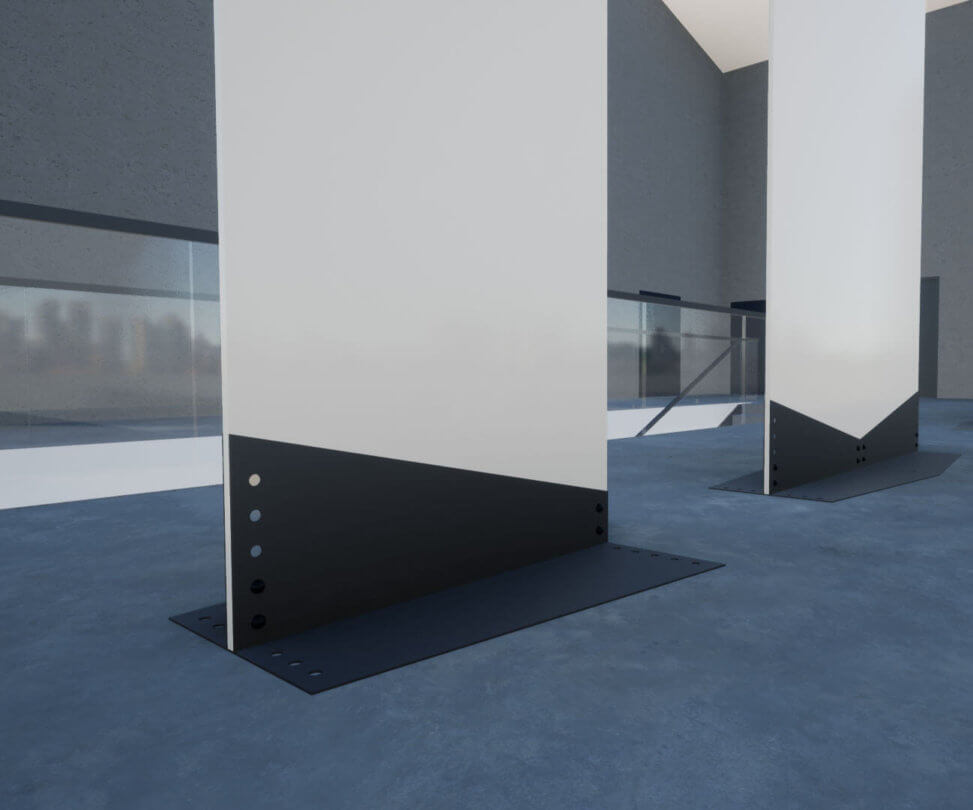

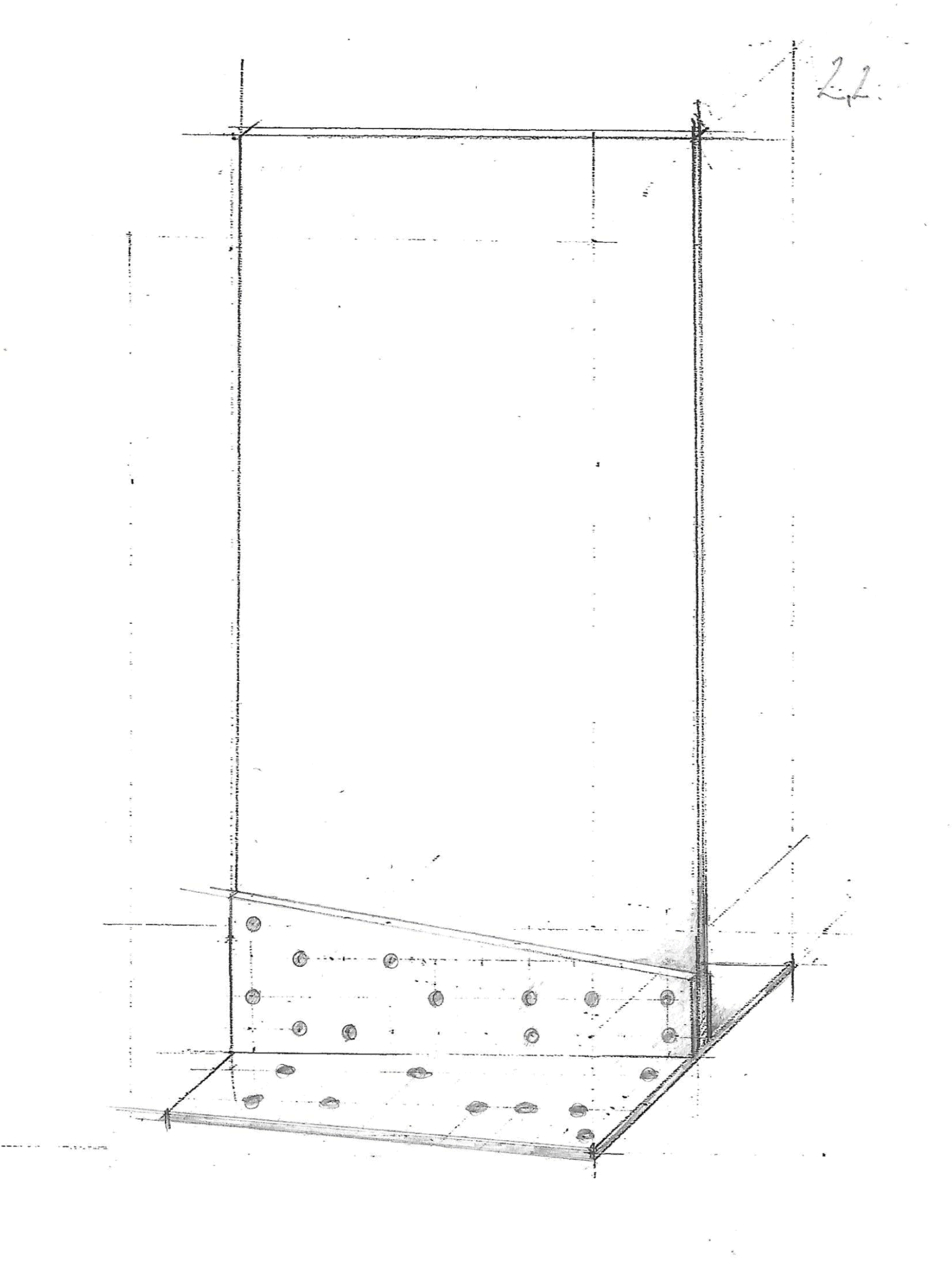

Az Eiffel-csarnok szegecselt vasszerkezetét megidéző perforált acéllemez talpazat, mely a teljes fémkerethez képest könnyebben mozgatható, sokoldalúbban használható, és diszkrétebb, elegánsabb megjelenést biztosít.

Részletes leírás

tartótalapzat: 1 méteres elemek, 3-4 mm vastag, sötét antracit szürke színre színterezett, „szegecsmintázatra” perforált, hegesztett acéllemez, alul csúszásgátló talp (sarkok, élek rádiusszal tompítottak)

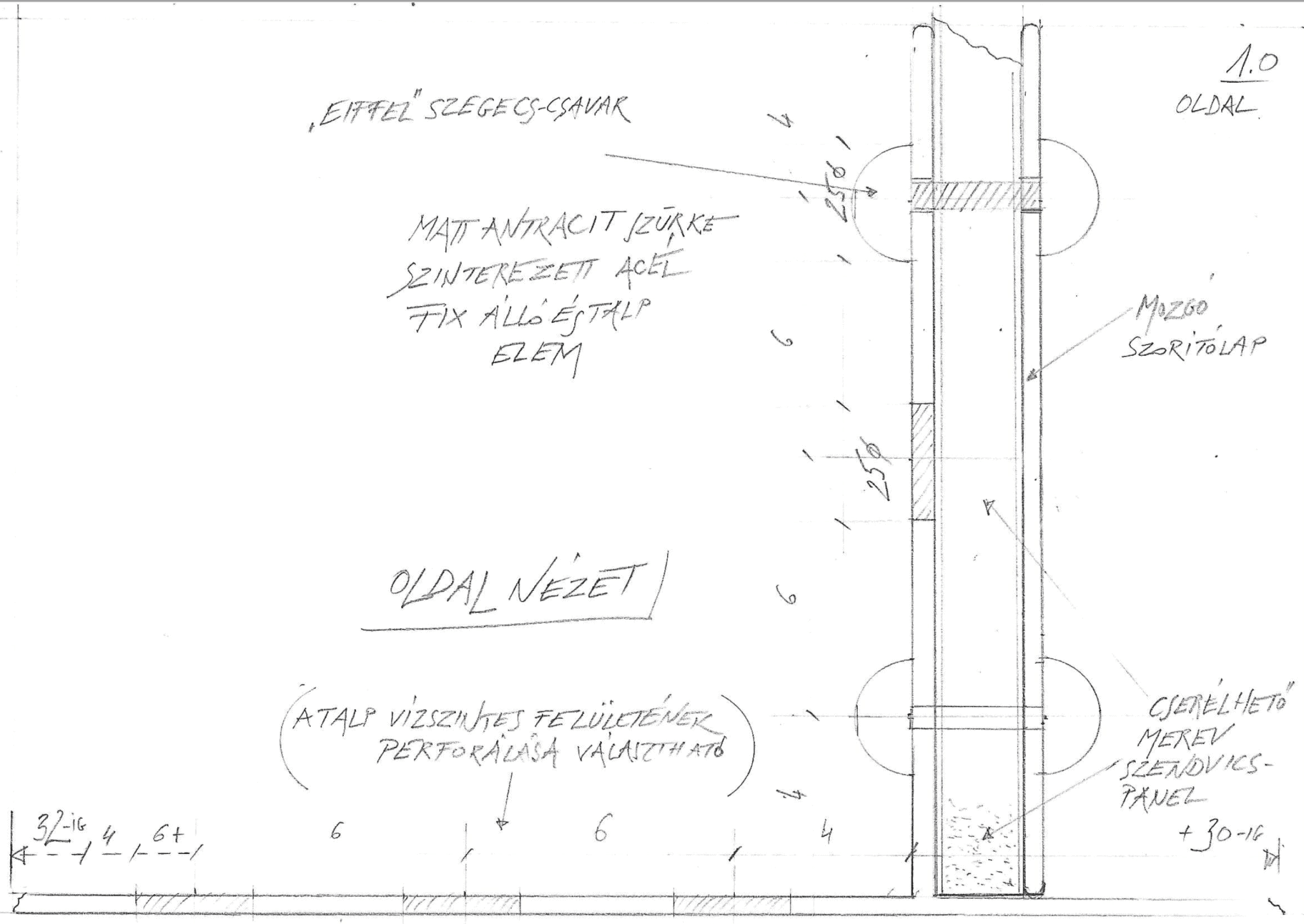

rögzítő/kötőelemek: egyedi gyártású „Eiffel-szegecsek” (imbusz behajtó fejjel ellátott, egymásba hajthatós metrikus D-fejű csavarok)

információhordozó felület: javasoljuk a Stadur lemezt (kemény PVC héjazatú, merev, önhordó síklap, könnyített szendvicsszerkezet, maximális táblaméret 300×200 cm, direkt printelhető, kasírozható, élszegés megoldható, könnyen mozgatható, szerelhető). A panelek alul, a talpazat mintázatának megfelelően 4 helyen perforálva vannak. (itt mennek át a rögzítő csavarok)

alternatív megoldások: üveglap, plexilap, Dibbond lemez, szálcsiszolt fémlemez, rétegelt lemez stb.

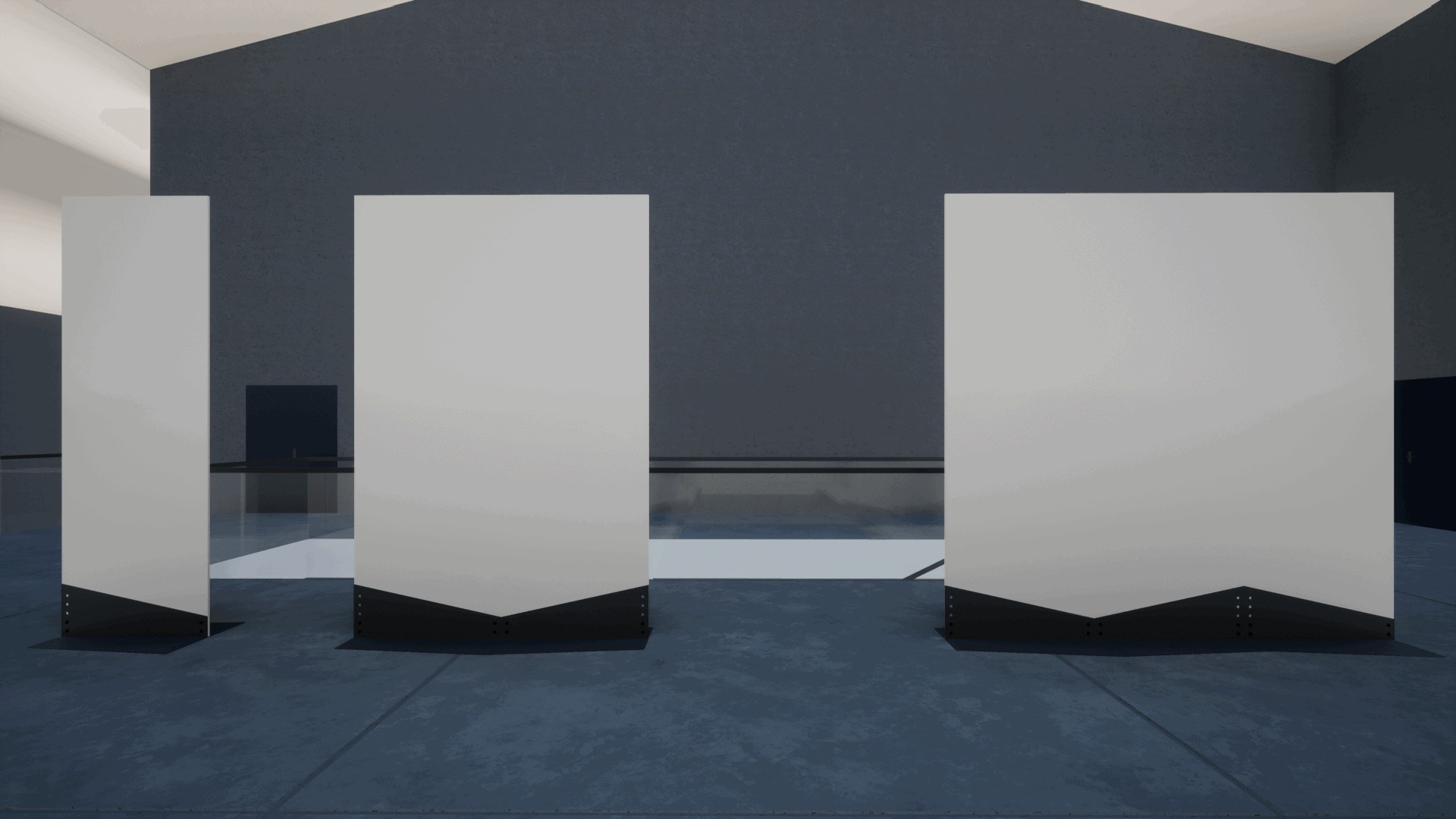

javasolt méretek: egy panel mérete 100×200 cm, de mivel ezek sorolhatók, így bármekkora felület előállítható az 1 méteres talpazatokból

összeállítás: a fix talpazathoz egy hátsó mozgó acéllemez rögzíti az információhordozó panelt, így lehetővé válik a könnyű, gyors lapcsere, és különböző vastagságú lapok stabil befogatása is

Alternatív formai megoldások

  • az acéllemezek perforálása követheti a szegecselések raszteres mintázatát, de szabadabb, más ritmusban is megvalósulhat.

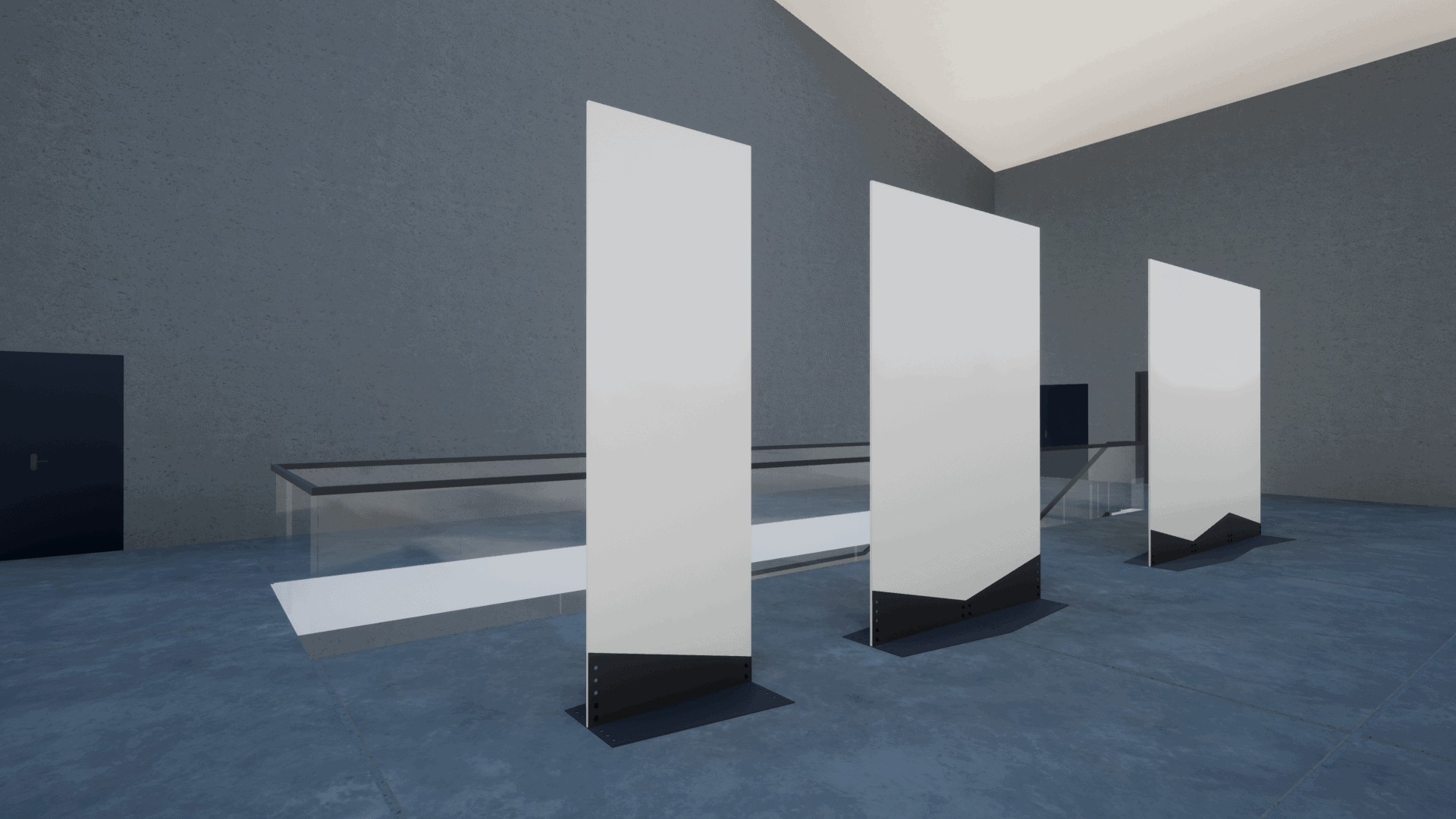

  • A talpazatok élei lehetnek párhuzamosak, vagy szögben megtörtek.
  • A talpazatok más alapformája (trapéz) más térbeli elrendezést is lehetővé tehet (pl. négyzetes, „kör” vagy U alakzat kialakítása)

Javaslatok

  • prototípus gyártása, tesztelése
  • ha több panel kerül közvetlen egymás mellé, akkor kiegészítő felső összefogó elemet javaslunk (U profil, hogy a táblák felső része is síkban álljon)
  • talpazatok mozgatására guruló kézikocsi gyártása
